Островок безопасности на АЗС — техническая спецификация

1. Функциональное назначение

Островок безопасности на АЗС — сооружение, предназначенное для защиты установленной на нём топливораздаточной и/или раздаточной колонки от повреждения транспортным средством. Термин определён в СП 156.13130.2014.

Островок представляет собой выделенную относительно проезда площадку для одной или нескольких колонок и предусмотренного проектом оборудования. Сам островок, металлическая облицовка его периметра и защитные дуги-отбойники — связанные, но функционально разные элементы. Облицовочная коронка сама по себе не должна считаться рассчитанной противоударной защитой без соответствующего подтверждения.

2. Базовый состав островка безопасности

• Жёсткое основание островка — несущая часть сооружения, выполняемая по проекту.
• Бетонная площадка или заполнение — конструкция и характеристики бетона определяются проектными расчётами.

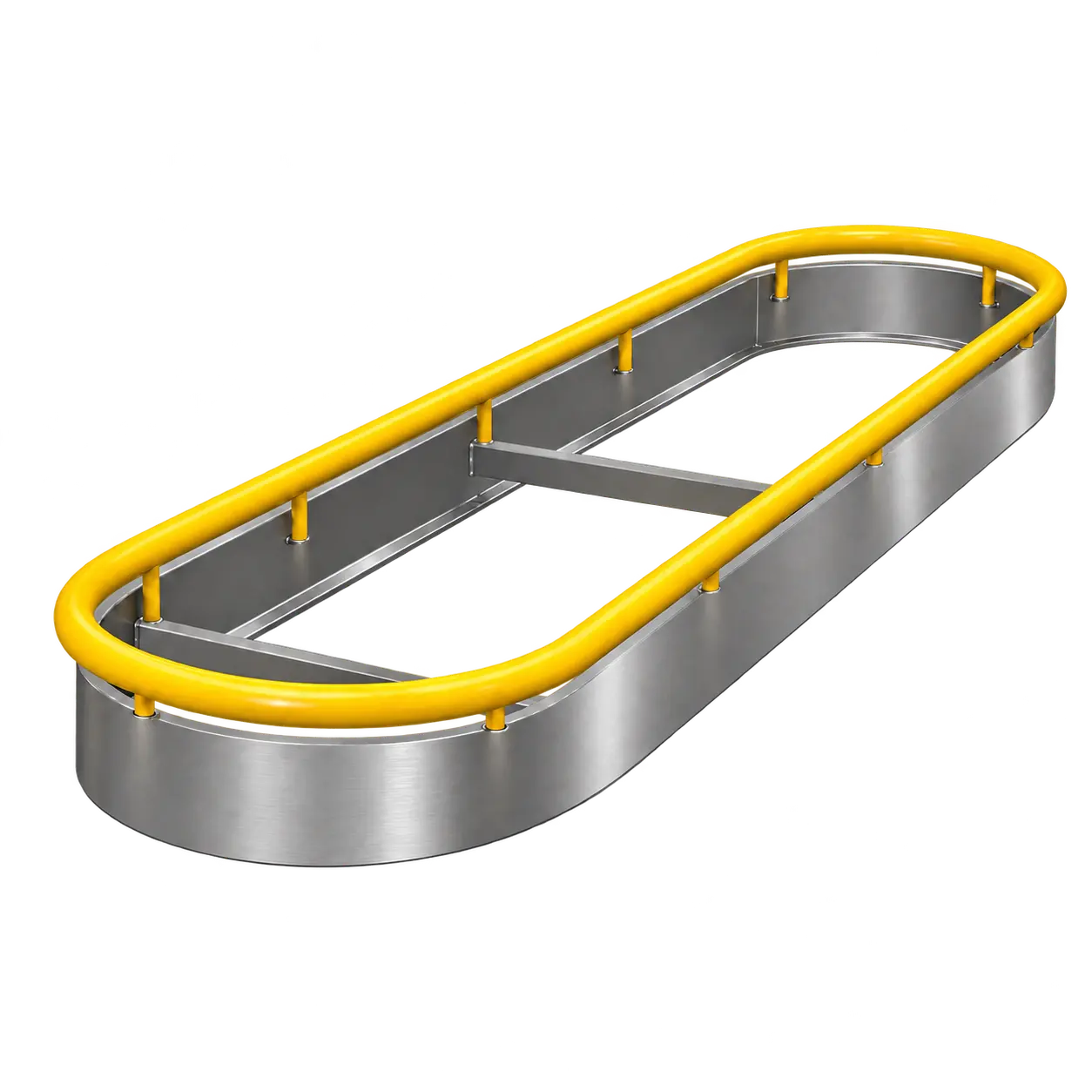

• Секционное металлическое обрамление — элементы облицовки периметра.
• Монтажные растяжки, штыри и крепёж — используются, если предусмотрены рабочими чертежами конкретной конструкции.

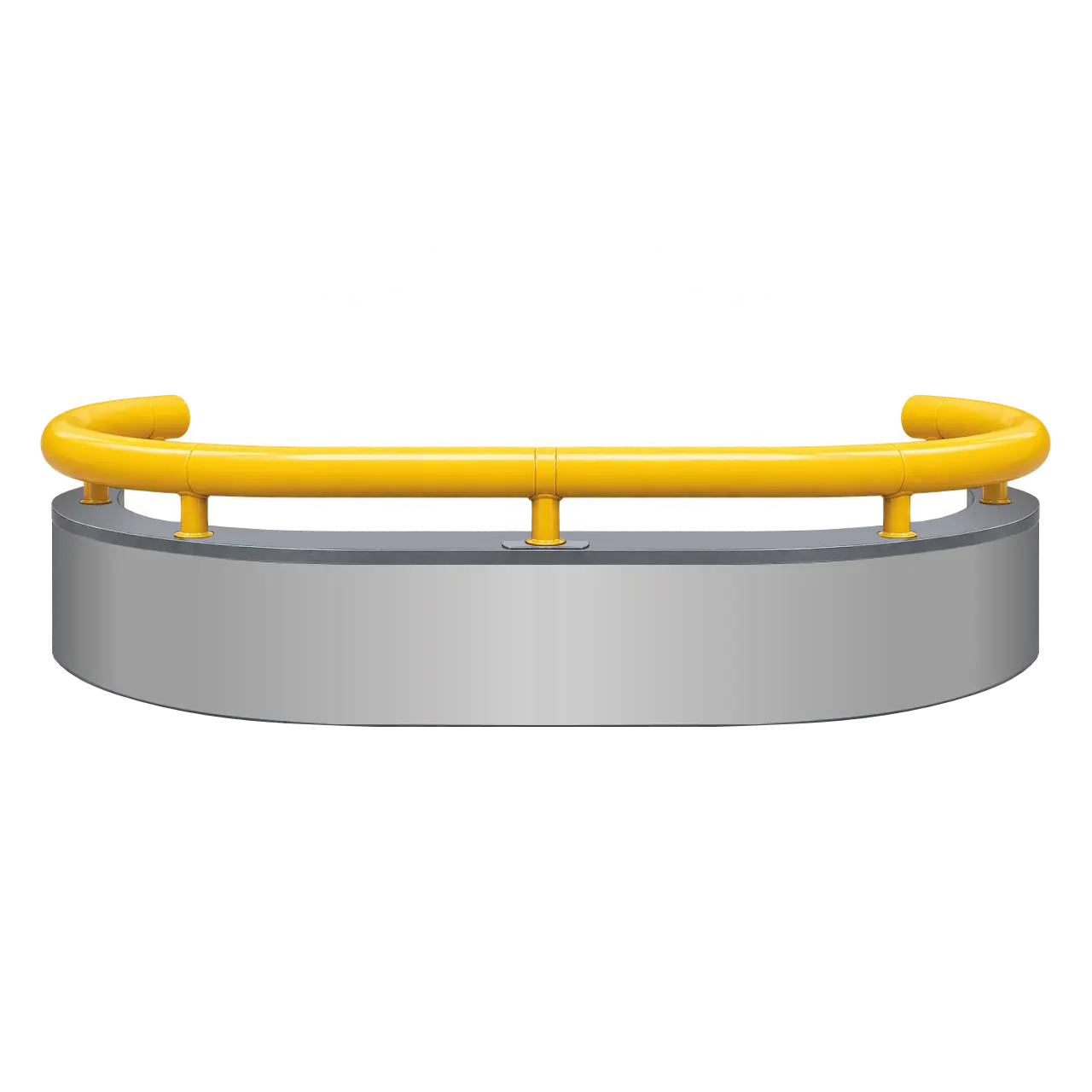

• Защитные дуги-отбойники — ограждения для дополнительной механической защиты колонок.
• Монтажные узлы ТРК — места крепления оборудования и прохода коммуникаций.

Состав поставки металлических изделий согласовывается отдельно от строительно-монтажных работ.

3. Типовые размеры основания и металлической облицовки

В исходных вариантах исполнения используются обозначения L1 — длина основания островка; L2 — наружная длина металлического обрамления. Фактические точки измерения и допуски необходимо сверять по рабочему чертежу.

Разница 100 мм в приведённых примерах не означает автоматически вылет 50 мм на сторону: положение размерных линий, радиусы торцов и монтажные зазоры определяются по чертежу.

4. Модификации металлического обрамления островка

Габариты представлены в порядке длина × ширина × высота, мм. Перечень отражает исходные варианты изготовления, а не нормативно обязательный размерный ряд.

* В предоставленных исходных данных указана «сталь К350В»; обозначение требуется проверить по сертификату и конструкторской документации. ** Марка 12Х18Н10Т указана после исправления очевидной опечатки «12х18410Т» и также подлежит подтверждению. Повторяющийся стальной вариант 18600×1200×514 объединён.

5. Материалы и защитно-декоративные покрытия

Стальные элементы

Марка стали выбирается по рабочей документации. Для эксплуатации на открытом воздухе предусматривается защита от коррозии лакокрасочными, порошковыми или иными предусмотренными проектом покрытиями.

Нержавеющая сталь

Для отдельных исполнений возможно применение коррозионностойкой стали 12Х18Н10Т или согласованного аналога. Доступны шлифованная и полированная поверхности. Марка, толщина листа и обработка сварных швов определяются спецификацией заказа.

Алюминий

При согласовании проекта возможно изготовление облицовочных элементов из алюминиевого сплава АМг3 с защитно-декоративным покрытием. Тип креплений и толщина металла назначаются с учётом геометрии и условий эксплуатации.

6. Конструктивное решение металлического обрамления

Обрамление выполняется из секций, соответствующих прямолинейным участкам и торцам островка. Комплект может включать прямые панели, радиусные элементы, соединительные накладки, монтажные пластины, крепёж и предусмотренные чертежом усиления.

• Геометрия секций должна соответствовать основанию и конфигурации ТРК.
• Кромки и соединения выполняются с учётом безопасности обслуживания и антикоррозионной защиты.
• Стыки должны обеспечивать сборку, проверку и замену отдельных секций.
• Узлы обрамления не должны препятствовать доступу к оборудованию и инженерным коммуникациям.

Обрамление из нержавеющей стали толщиной 2 мм возможно как отдельное производственное исполнение, но не является обязательной толщиной для всех вариантов конструкции.

7. Защитные дуги-отбойники и ограждения ТРК

Защитные дуги применяются для снижения риска механического повреждения колонок транспортными средствами. Их расположение, геометрия, способ закрепления, расчетные воздействия и количество устанавливаются проектом АЗС.

Дуги могут изготавливаться из стальных труб с защитным и сигнальным покрытием. Предусматриваются варианты крепления через закладные детали либо анкеры в рассчитанное основание.

Важно: декоративная металлическая коронка и дуга-отбойник имеют разные функции. Несущая способность защитной системы не может оцениваться только по толщине облицовочного листа.

8. Основание островка и последовательность монтажа

Класс бетона, армирование, конструкция фундамента, закладные детали и параметры анкерных креплений определяются рабочей документацией. Покрытия проездов и заправочных островков должны отвечать применимым требованиям пожарной безопасности и устойчивости к воздействию нефтепродуктов.

1. Проверка исходных размеров, геометрии площадки и расположения коммуникаций.
2. Подготовка основания и крепёжных узлов в соответствии с проектом.
3. Проверка расположения ТРК и предусмотренных защитных конструкций.
4. Монтаж обрамления: сборка секций, выверка, закрепление.
5. Установка защитных дуг и контроль крепёжных соединений.
6. Осмотр покрытий, стыков, доступности оборудования и оформление предусмотренных документов.

Возможность и порядок монтажа на действующей АЗС согласовываются отдельно, с учётом условий безопасного производства работ.

9. Контроль качества, эксплуатация и ремонт

При приёмке проверяются размеры, положение обрамления, надёжность соединений, состояние сварных швов и покрытий, крепление защитных дуг и отсутствие препятствий для эксплуатации оборудования. Во время эксплуатации выполняют осмотр элементов после ударных воздействий и при обнаружении коррозии или повреждений.

Деформированные облицовочные секции и защитные элементы восстанавливают или заменяют с учётом характера повреждений и требований проектной документации.
